کیت آموزش الکترونیک مهندسیکا مدل حسگر مغناطیسی اثر هال HALL-sensor

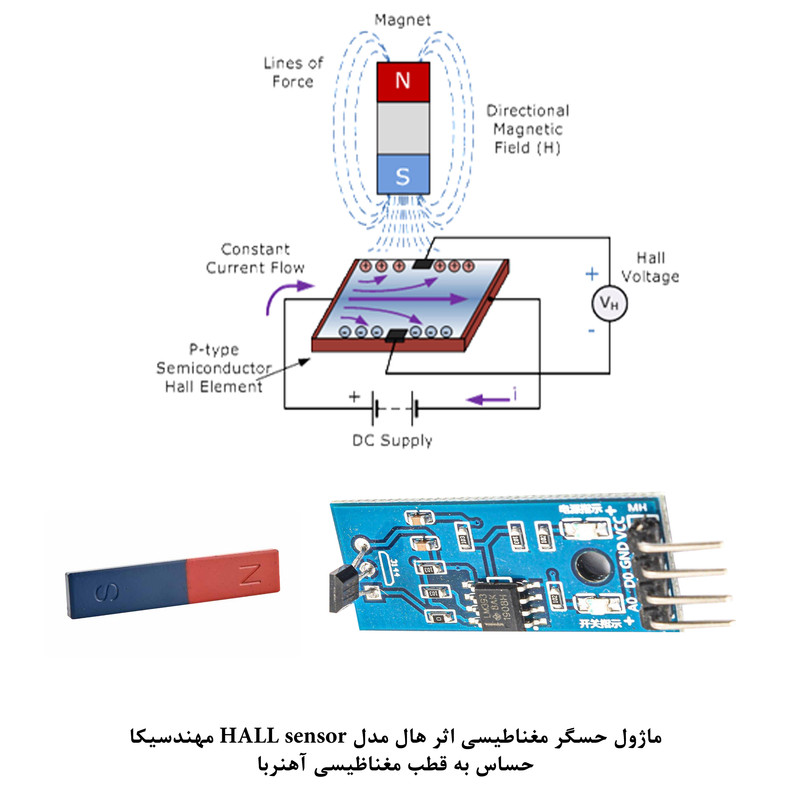

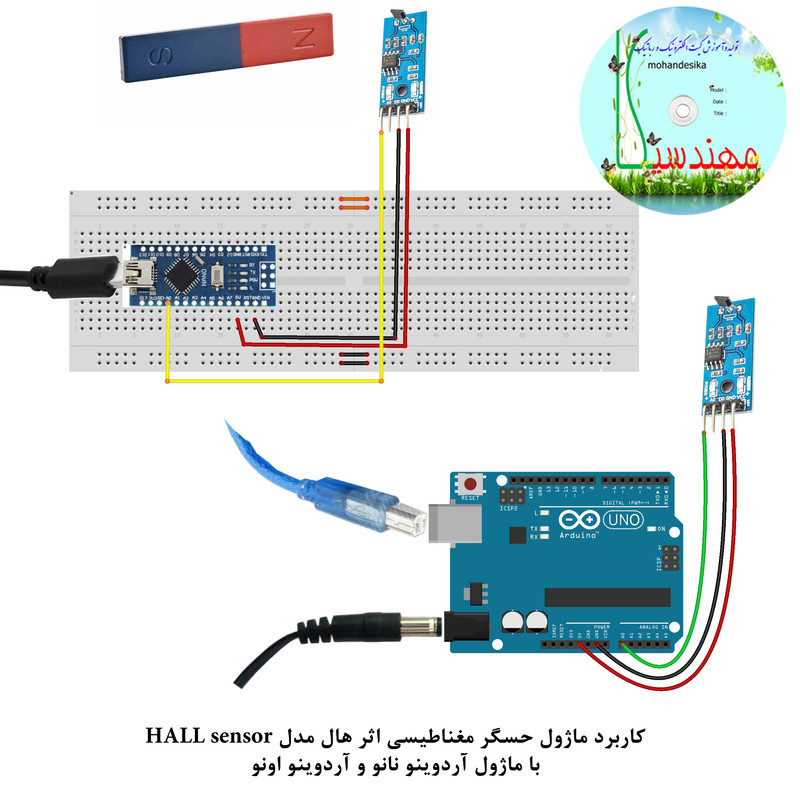

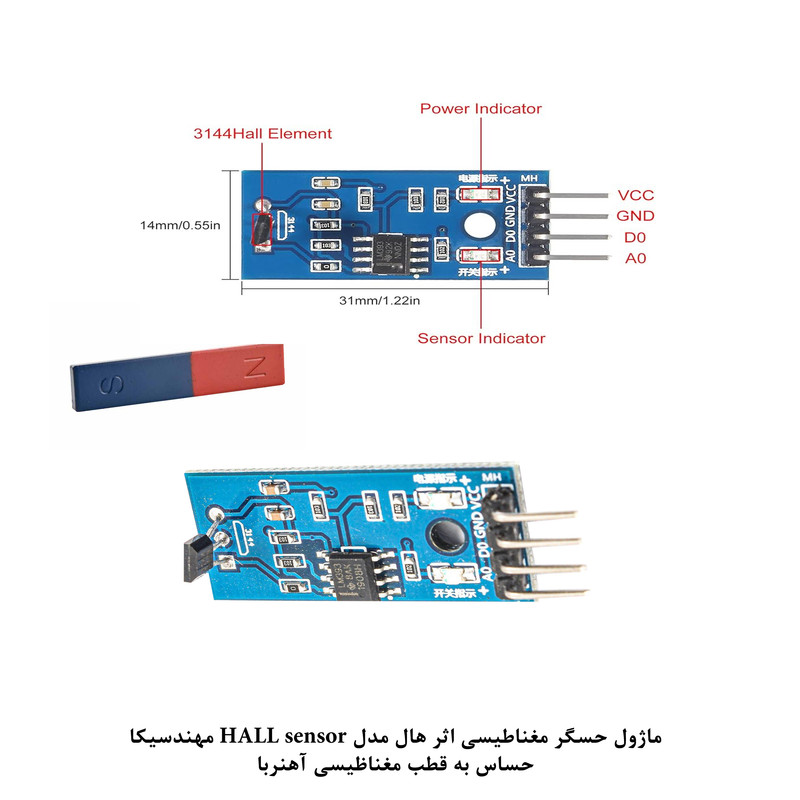

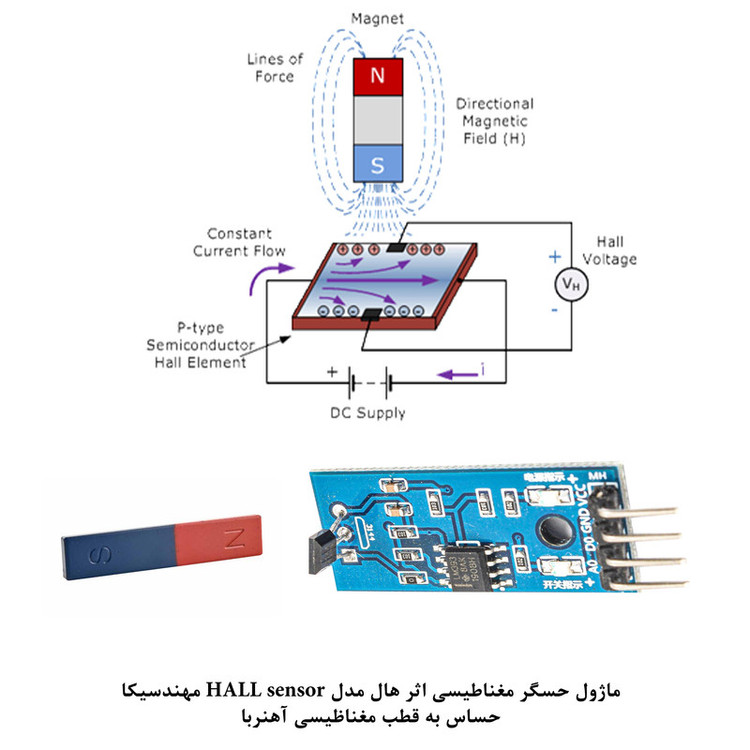

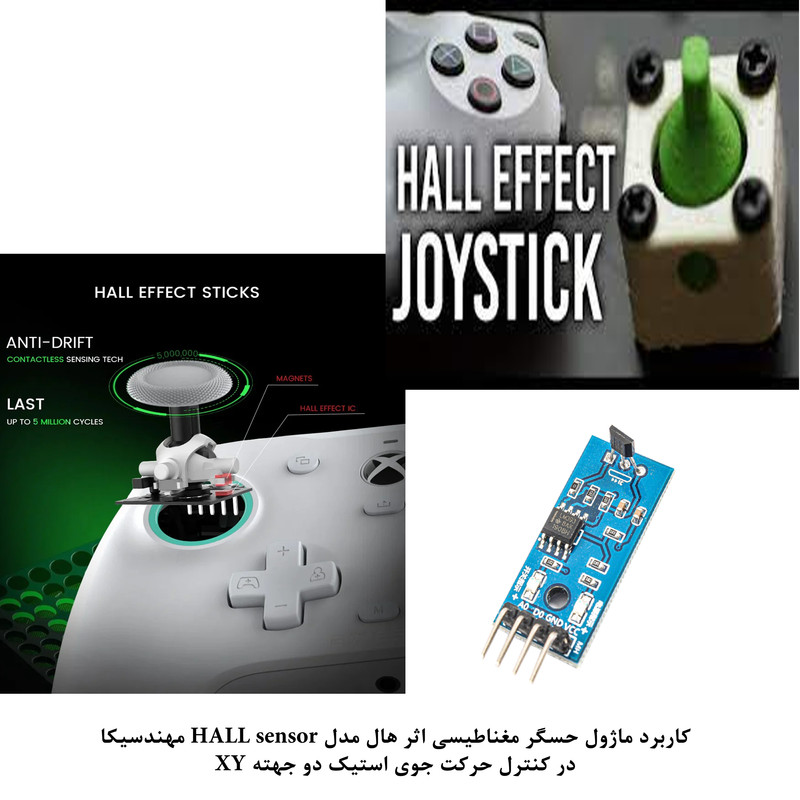

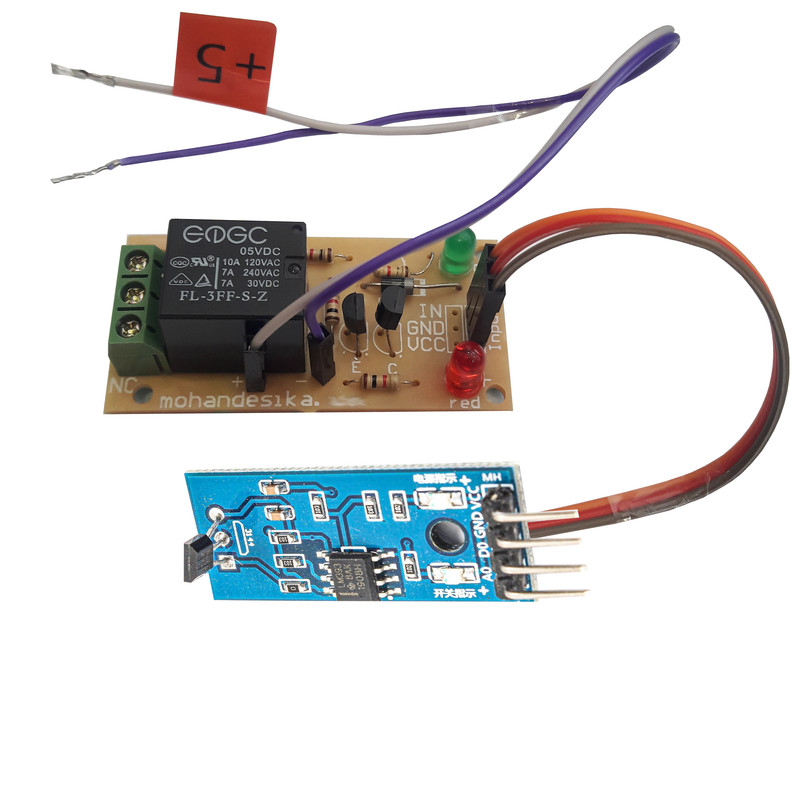

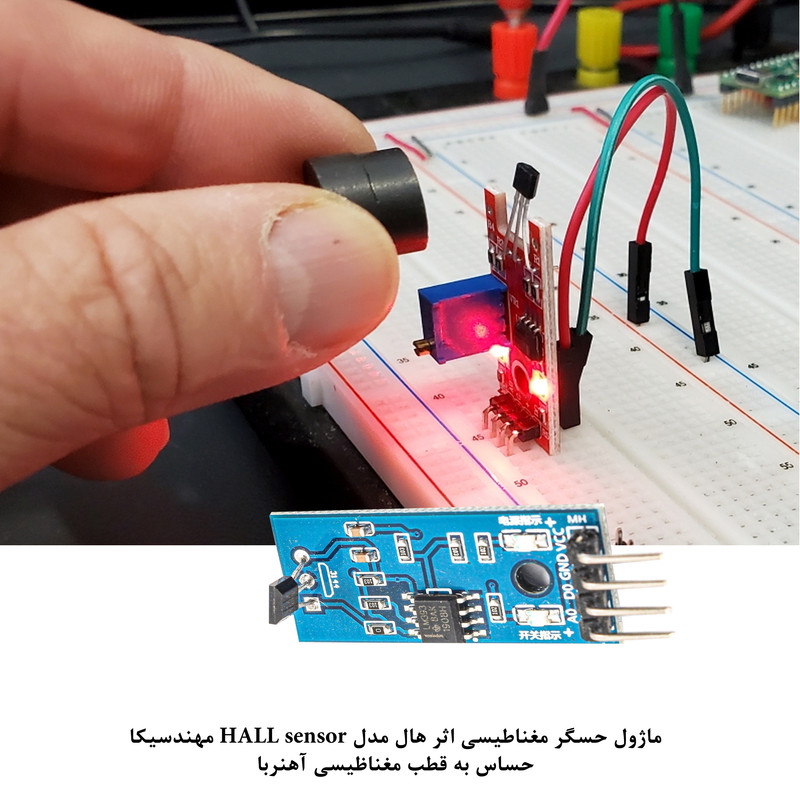

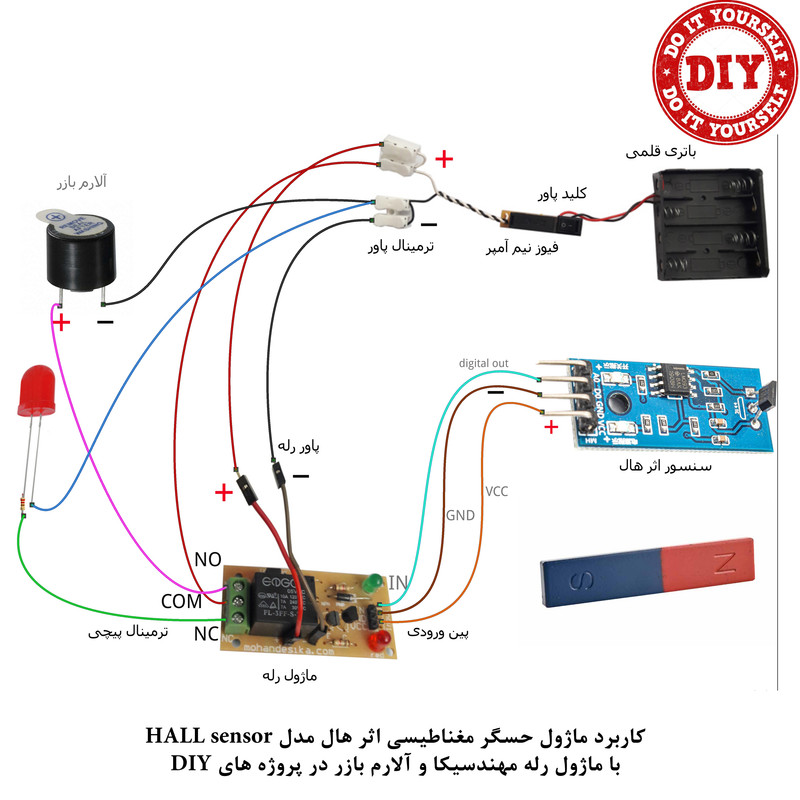

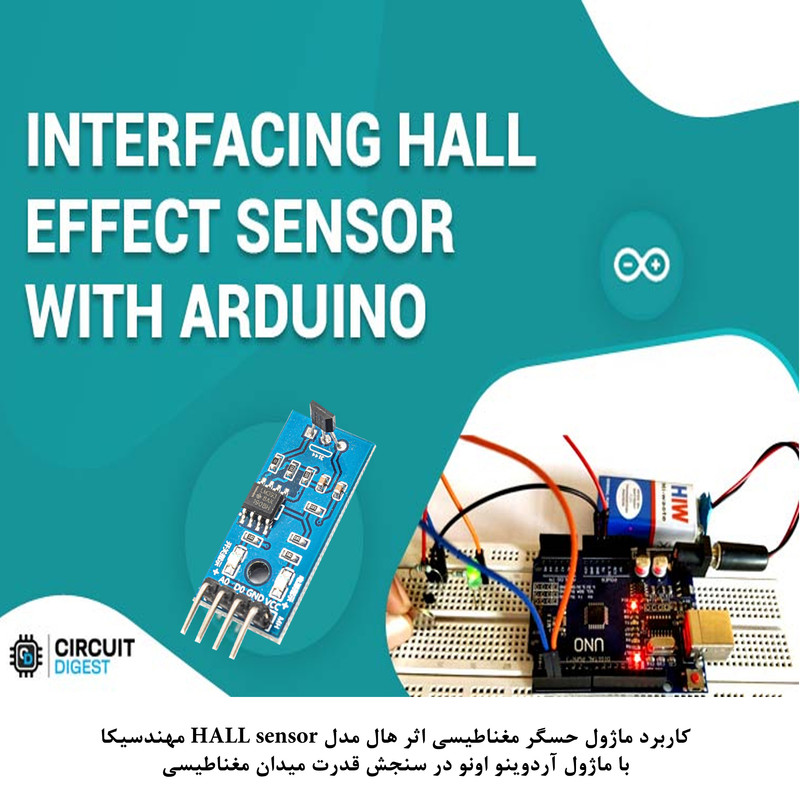

کیت ساده آموزشی سرگرمی مهندسیکا جهت آشنایی با راه اندازی ماژولهای الکترونیکی است که نیازی به لحیم کاری و تجهیزات خاصی ندارد شما میتوانید با استفاده از یک باتری 5 ولت به سادگی عملکرد ماژول را ببینید. سنسور اثر هال مبدلی است که خروجی آن بصورت ولتاژی است که در پاسخ به میدان مغناطیسی تغییر می کند. ولتاژ هال متناسب است با جریان الکتریکی (I) و میدان مغناطیسی (B).اندازه این ولتاژ در محدوده میکرو ولت می باشد. به همین خاطر در کاربردهای عملی حضور تقویت کننده ها ضروری می باشد.با اعمال میدان های مغناطیسی نسبتا بزرگ ولتاژ خروجی در محدوده چند میکروولت می باشد. در این ماژول برای ارتقا حساسیت سنسور و گرفتن خروجی مطلوب با بیشترین دقت و با حداقل خطای هیسترزیس از تقویت کننده، رگولاتور ولتاژ و مدارهای سوییچینگ منطقی استفاده شده است که راه اندازی آسان آن را توسط آردوینو میسر می سازد.اثر هال یک اثر الکترومغناطیسی است که توسط Edwin Hall در سال 1879 کشف شد. طبق این اثر اگر یک هادی در میدان مغناطیسی قرار گیرد ، از طرف میدان مغناطیسی نیرویی وارد بر الکترون های آن هادی می شود که موجب حرکت آن ها و بوجود آمدن اختلاف پتانسیل - ولتاژ- می گردد.سنسور اثر هال مدل 3144 یک سنسور اثر هال چهارپایه مطابق شکل است اگر هیچ میدانی وجود نداشته باشد ، خروجی دیجیتال سنسور Low می شود و در صورت وجود میدان مغناطیسی قوی اطراف سنسور خروجی آن High می شود. یک LED نیز روی برد قرار دارد که در صورت High شدن ، روشن می گردد.در این کیت خروجی ماژول با عث تحریک ماژول رله مهندسیکا میگردد. با فرمان به پایه IN ماژول رله میتوان خروجی رله را فعال نمود از آنجا که خروجی رله دو حالت باز (NO) و بسته (NC) دارد شما متناسب با نیازتان میتوانید بکار ببرید . این کیت کاربرد آموزشی و سرگرمی دارد .شما میتوانید از این ماژول در مدارات میکروکنترلری همانند ماژلهای آردوینو استفاده نمایید. در این آموزش هدف آشنایی شما با ماژولهای الکترونیکی بصورت اولیه و سریع بدون صرف وقت و هزینه بالا است لذا جهت کاربردهای حرفه ای تر شما میتوانید با برنامه نویسی مدارات میکروکنترلری مانند آردوینو با نرم افزار IDE از تمام قابلیهای کنترلی این ماژول در هوشمند سازی و اتوماسیون استفاده کنید.جهت راه اندازی کیت نیازمند باتری 5 ولتی هستید. کیت بدون باتری تحویل میشود .
