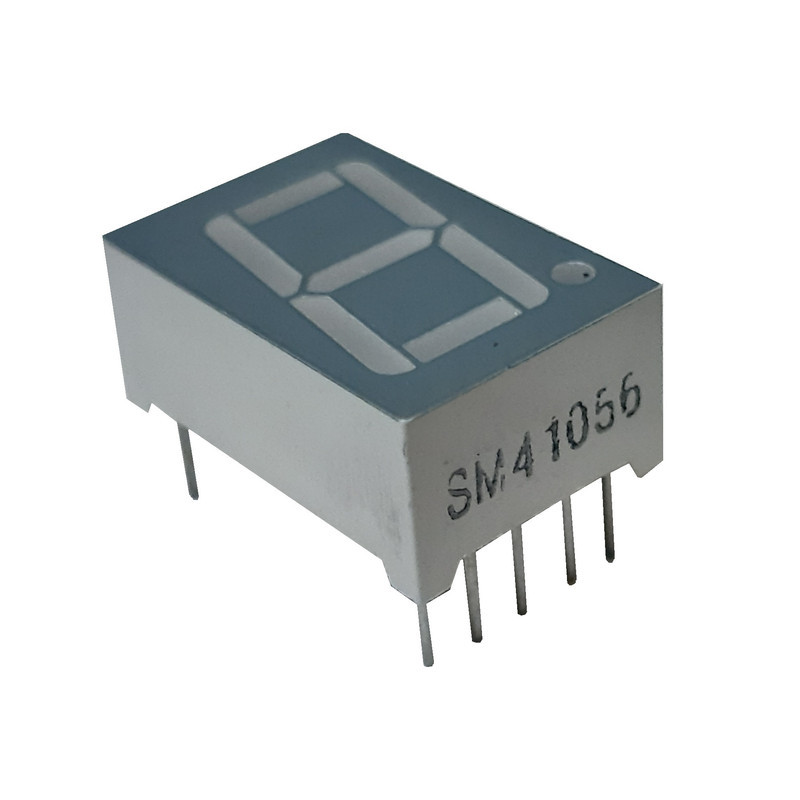

سون سگمنت کاتد مدل dtec

سون سگمنت (Seven Segment) یک قطعه الکترونیکی است که برای نمایش اعداد و حروف به صورت دیجیتالی استفاده می‌شود و از هفت دیود نورافشان (LED) تشکیل شده است که به شکلی شبیه به عدد 8 کنار هم قرار گرفته‌اند [3، 5]. با روشن شدن ترکیبی از این سگمنت‌ها (که با حروف a تا g نام‌گذاری می‌شوند)، اعداد 0 تا 9 و گاهی حروف نمایش داده می‌شوند [3، 10]. دو نوع اصلی آن آند مشترک و کاتد مشترک هستند که در نحوه اتصال پایه‌های مشترک LEDها تفاوت دارند
