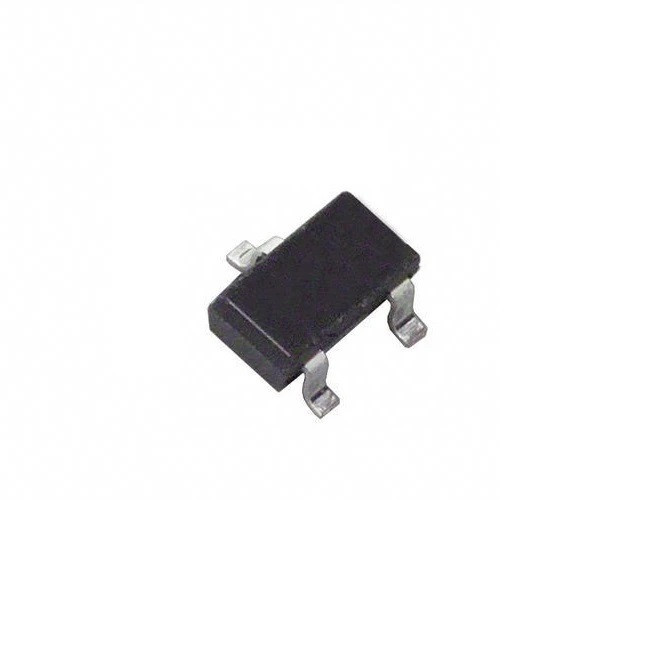

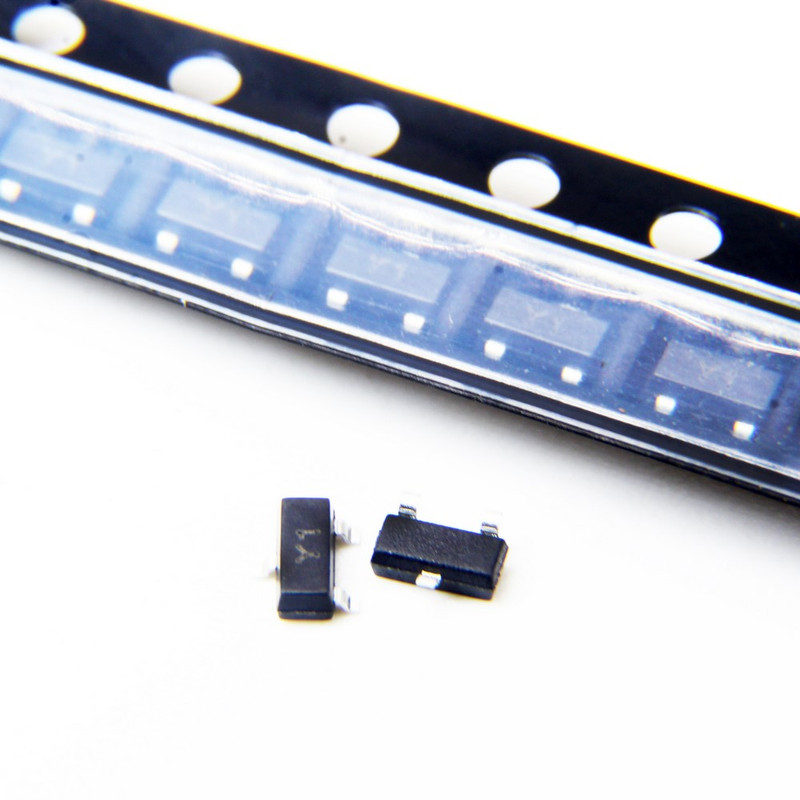

ترانزیستور اس ام دی مدل SS8050 Y1 بسته 15 عددی

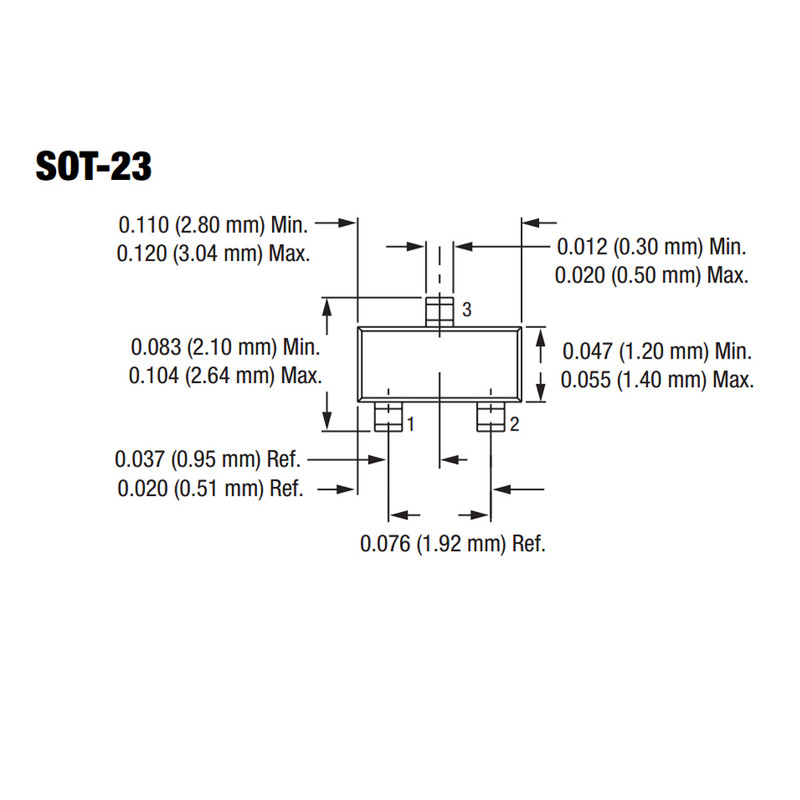

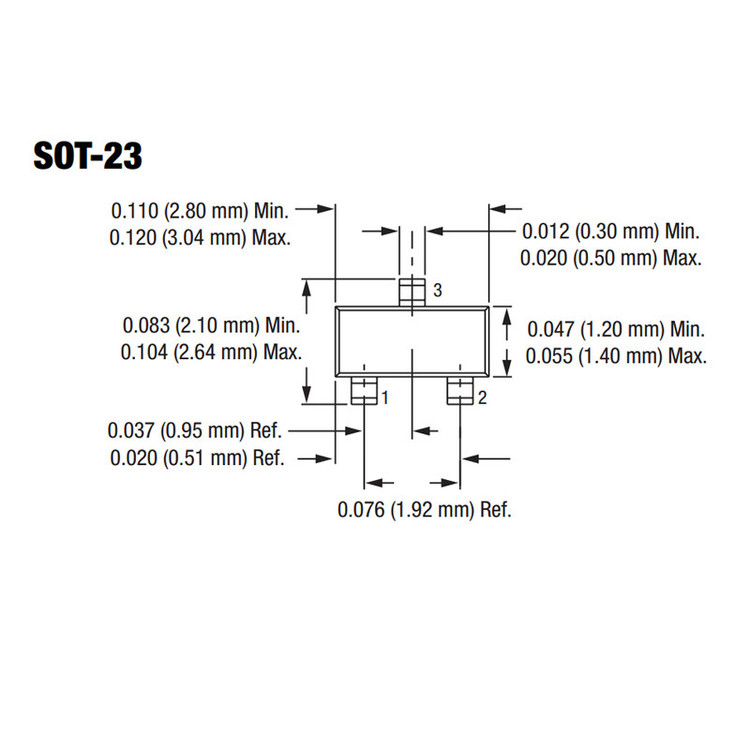

SS8050 Y1 از خانواده ترانزیستور دو قطبی می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد: برند Jiangsu Changjiang Electronics پکیج SOT-23 (SC-59) نوع نصب روی برد Through Hole تعداد کانال 1 کانال منفی یا مثبت NPN قطب اتلاف قدرت 300 میلی وات ولتاژ کلکتور-امیتر 25 ولت جریان کلکتور 1.5 آمپر فرکانس 100 مگا هرتز حداکثر دمای عملیاتی 135 درجه سانتیگراد حداقل دمای عملیاتی -55 درجه سانتیگراد SS8050 Y1 یک ترانزیستور دو قطبی (BJT) از نوع NPN است که توسط Jiangsu Changjiang Electronics (JCET) تولید شده است. این قطعه نسخه سطح‌نصب (SMD) ترانزیستور پرتوان SS8050 است و در پکیج بسیار کوچک SOT-23 (SC-59) ارائه می‌شود. این ترانزیستور یک سوییچ/درایور پرجریان در قالب فوق‌فشرده است که مرزهای عملکردی پکیج SOT-23 را به چالش می‌کشد. 🧩 مشخصات کلی: نوع: ترانزیستور دو قطبی (BJT) سوییچینگ/درایور جریان بالا (سطح‌نصب) قطبیت: NPN ولتاژ کلکتور-امیتر (Vceo): 25V جریان کلکتور پیوسته (Ic): 1.5A اتلاف توان (Pd): 300mW فرکانس قطع (fT): 100MHz نوع بسته‌بندی: SOT-23 (SC-59) (Surface-Mount، بسیار فشرده) ⚙️ مشخصات فنی کلیدی: حداکثر ولتاژ کلکتور-امیتر (Vceo): 25V حداکثر جریان کلکتور (Ic): 1.5A حداکثر توان قابل تحمل (Pd): 300mW فرکانس قطع (fT): 100MHz دامنه دمای عملیاتی پیوند (Junction): -55°C تا +135°C 💡 کاربردهای اصلی: درایور سوییچینگ پرجریان در طراحی‌های فوق‌فشرده: کنترل LED‌های پرقدرت، موتورهای DC بسیار کوچک، یا بارهای دیگر در فضای بسیار محدود (اما با چرخه‌کاری دینامیکی، نه پیوسته). سوییچینگ منطقی با توان متوسط در بردهای فشرده. محافظت و سوئیچینگ بار در دستگاه‌های قابل حمل و پوشیدنی. ✅ مزایا: ترکیب غیرمعمول جریان و اندازه: جریان 1.5A در کوچک‌ترین پکیج استاندارد (SOT-23) - برای مواقعی که فضا اولویت مطلق دارد. فرکانس قطع مناسب (100MHz): امکان سوییچینگ نسبتاً سریع را فراهم می‌کند. ولتاژ کاری منطقی (25V): برای مدارات مبتنی بر 5V، 12V.
