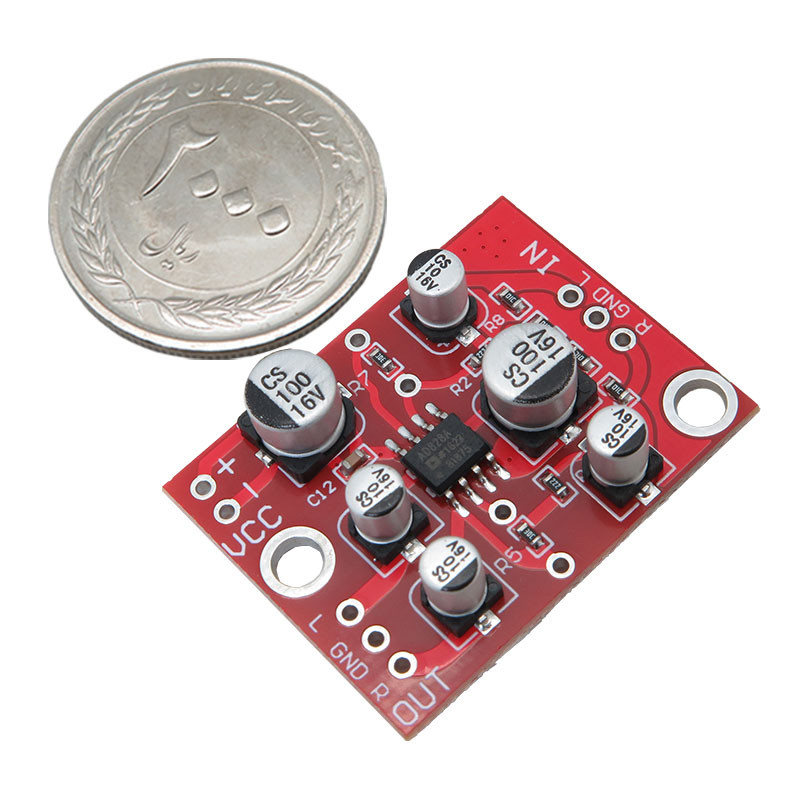

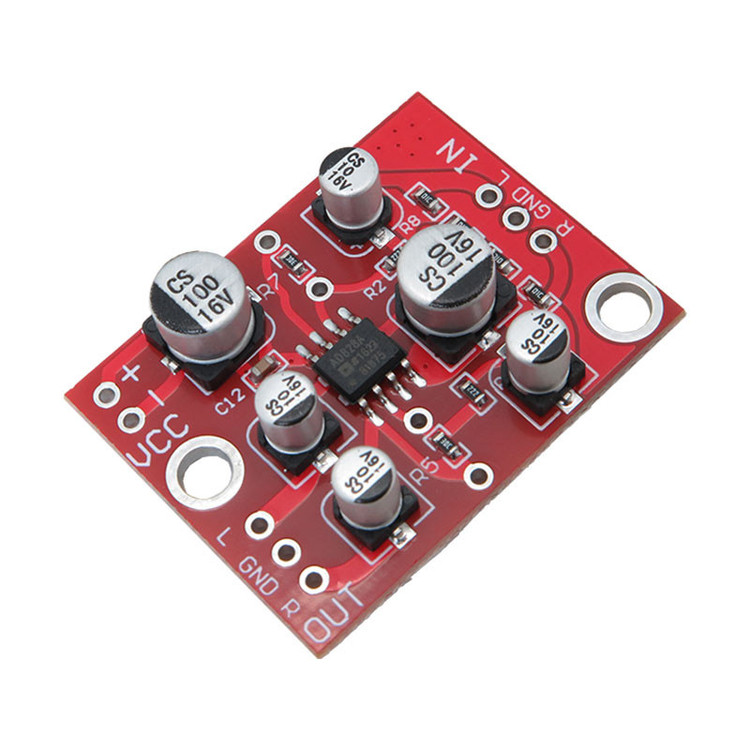

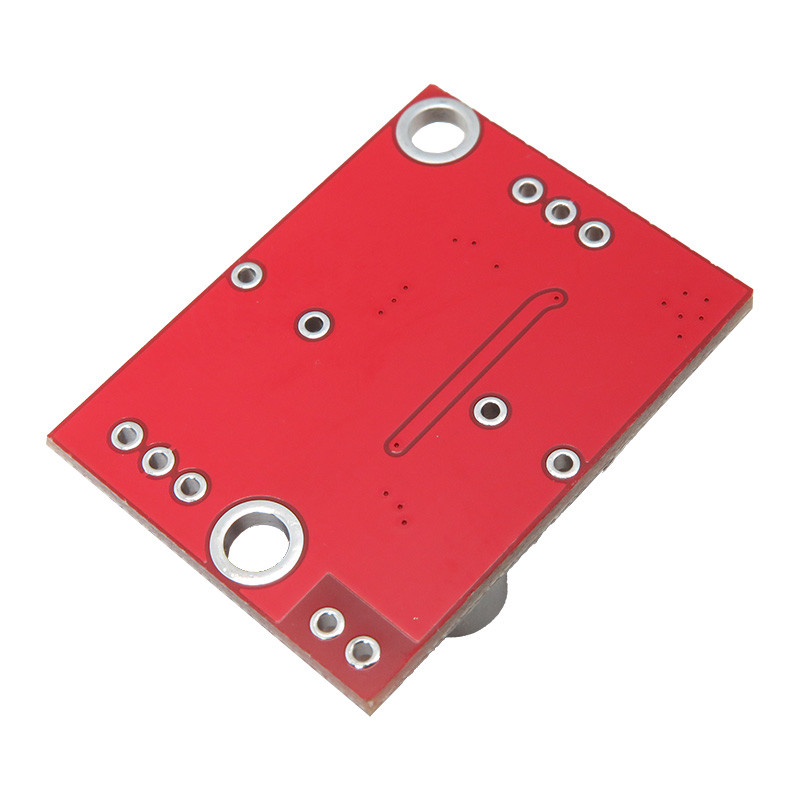

ماژول پری آمپلی فایر مدل AD828

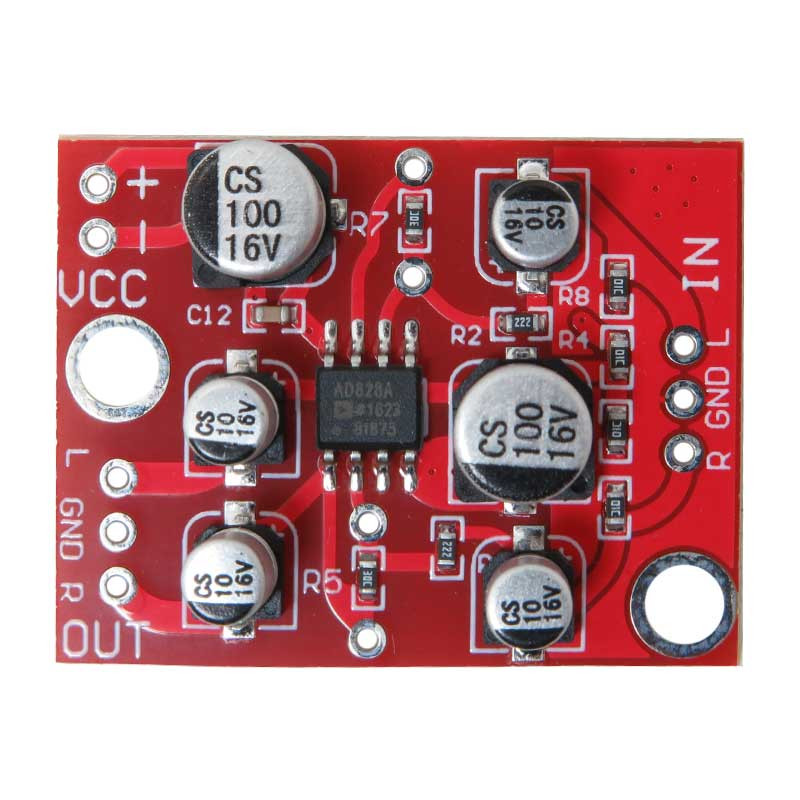

ماژول پری آمپلی فایر با op amp AD828 یک ماژول پری آمپلی فایر استریو یا دو کاناله مبتنی بر آی سی AD828 است که با ولتاژ 5 تا 15 ولت کار می کند یکی از قابلیت های این ماژول تنظیم ضریب تقویت سیگنال با مقاومت های R7 و R5 می باشد (به طور پیش فرض تقویت حدود 5 برابر است. ) شما می توانید ضریب تقویت را با توجه به نیاز خود تغییر دهید. مقاومت ها را می توان از 5k-47k انتخاب کرد. هر چه مقدار مقاومت ها بزرگتر باشد، تقویت بیشتر است. اگر از مقاومت پلاگین استفاده می کنید ، می توانید مقاومت برد اصلی را بردارید و آنها را به پد های تعبیه شده در هر دو انتهای تراشه لحیم کنید. نکته : این برد تقویت کننده میکروفون ، مدار تنظیم کننده ولتاژ منبع تغذیه ندارد و فقط می توان از باتری یا منبع تغذیه خطی استفاده کرد و نمی توان از منبع تغذیه سوئیچینگ استفاده کرد در غیر این صورت تداخل ایجاد می شود. اگر همواره از یک کانال استفاده می شود ، کانال دیگر باید به GND اتصال کوتاه شود جهت جلوگیری از تداخل سیگنال متقابل . نکته آموزشی : اساس کار منابع تغذیه خطی استفاده از ترانس برای کاهش ولتاژ برق شهر است. سپس ولتاژ خروجی ترانس توسط پل دیودی و خازن فیلتر به ولتاژ DC تبدیل شده و با استفاده از یک تثبیت کننده ولتاژ خطی یا رگولاتور به یک ولتاژ DC خیلی تمیز و با کیفیت تبدیل میشود.
