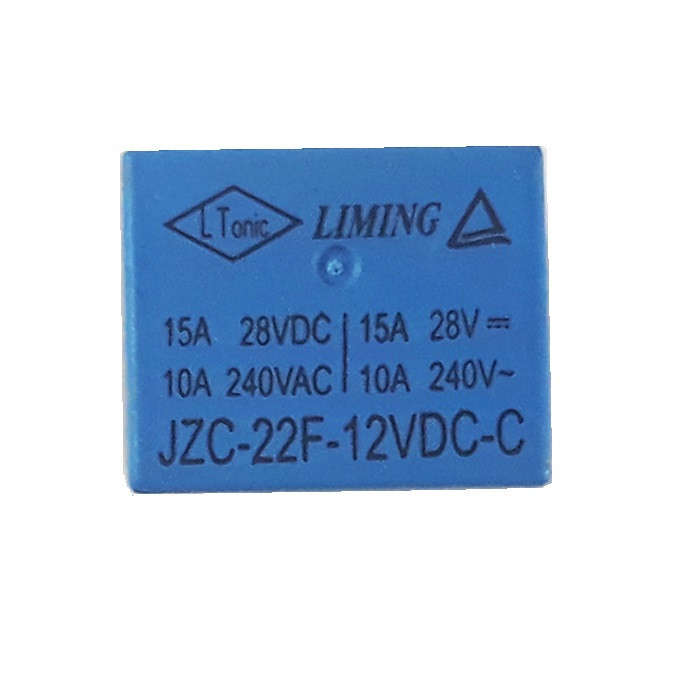

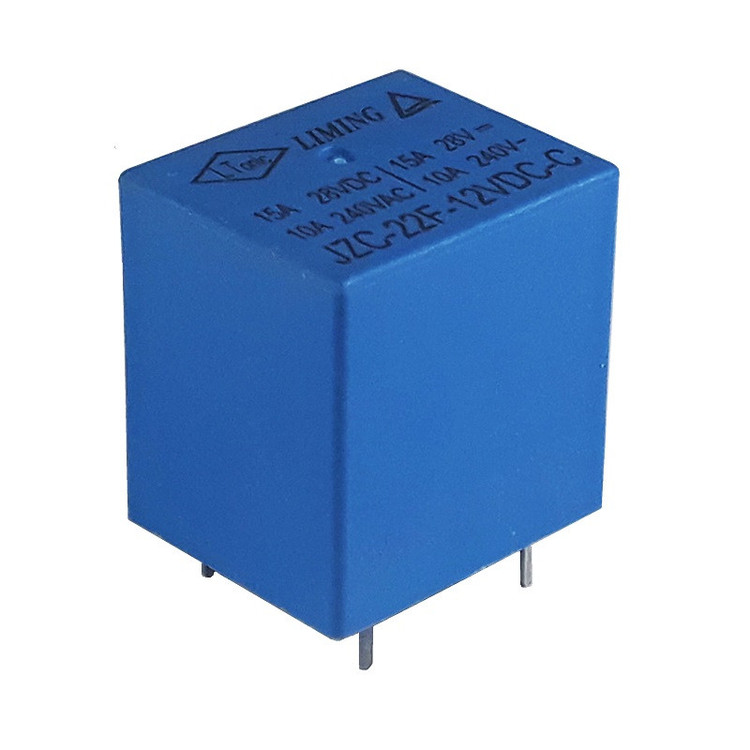

رله لیمینگ مدل JZC-22F

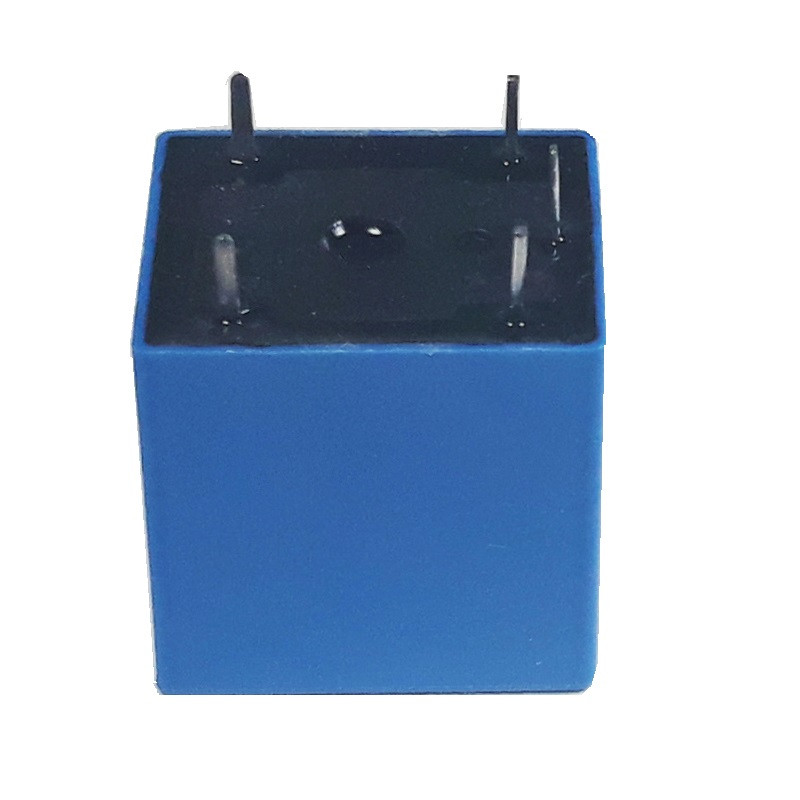

رله ها برای سوئیچ کردن دستگاههای الکتریکی کاربرد دارند منبع تغذیه و جریان تحریک رله ها بسیار کم بوده و توسط برد الکترونیکی بواسطه ترانزیستورها ، راه اندازی می شود اما از کنتاکتهای رله می توان جریان های بالایی را گذراند.رله LIMING مدل JZC-22F با ولتاژ تغذیه 12 ولت و حداکثر جریان قابل تحمل 10 آمپر 240 ولت ،عمل سوئیچ کردن را بخوبی انجام می دهد.از این رله می توان در محافظ های ولتاژ و یا فتوسل و سایر دستگاههای الکتریکی که ولتاژ تحریک 12 ولت 20 میلی آمپر را برای رله فراهم می کنند، استفاده کرد.در زیر این رله مانند اغلب رله های مشابه 5 پین وجود دارد که در یک سمت 3 پین و در سمت دیگر 2 پین وجود دارد .از 3 پین که در یک سمت قرار دارند دو پین کناری برای تغذیه بوبین با ولتاژ 12 ولت DC بوده و پین وسط ، پین مشترک کنتاکتهای قطع و وصل NC و NO است و دو پین سمت دیگر یکی کنتاکت باز NO و دیگری کنتاکت بسته NC می باشد.
